Le DHCP

Dynamic Host Configuration Protocol est un protocole réseau dont le rôle est d’assurer la configuration automatique des paramètres IP d’une station ou d'une machine, notamment en lui attribuant automatiquement une adresse IP et un masque de sous-réseau.

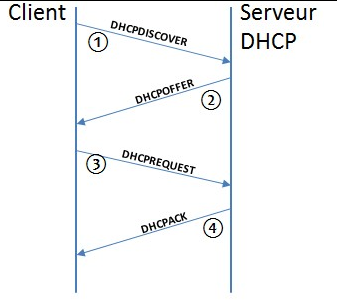

Schéma de fonctionnement du protocole

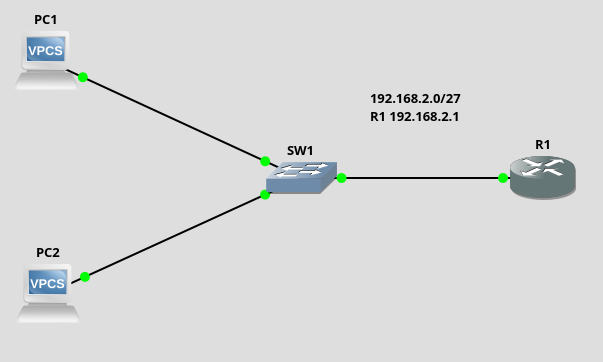

Schéma utilisé pour le DHCP

Mise en place de serveur DHCP

1. Mise en place


   configure terminal
   # Activation du service DHCP
   service dhcp
   # Définition du range d'adresse qui ne seront pas distribuées (gateway par exemple)
   ip dhcp excluded-address 192.168.2.1 192.168.2.10
   # Entrer dans le mode de configuration du service
   ip dhcp pool NOMDUPOOL
   # Définition du réseau qui sera partagé
   network 192.168.2.0 255.255.255.224
   # Définition du lease
   lease 0 8
   # Définition de la passerelle
   default-router 192.168.2.1
   exit

2. Sur le PC1 on va tester le DHCP

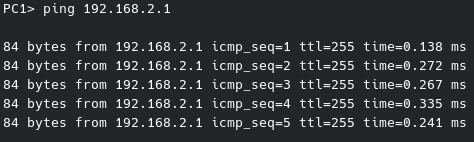

   Ping pour tester:








3. Sur le PC2 nous allons regarder ce qu'il se passe entre la requête et la réception de l'adresse IP
   1. Activer wireguard
      1. Cliquer droit sur le lien entre SW1 et PC2
      2. Cliquer sur start capture
      3.  Démarrer la capture

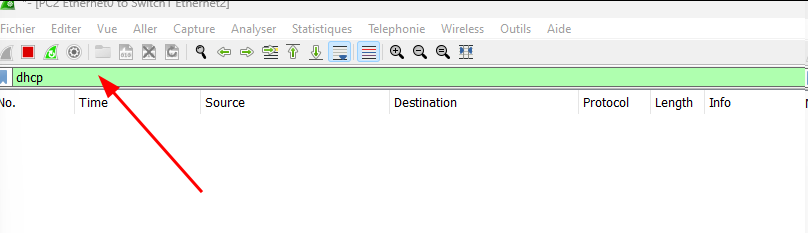

   2. Filtrer sur DHCP






   3. Lancer la requête DHCP sur le PC2




   4. Regarder ce qu'il se passe sur wireshark
